ESD管与TVS管的本质区别：工程师必知的选型指南
在电路防护设计中,ESD管(静电保护二极管)和TVS管(瞬态电压抑制器)常被混淆。本文从工作原理、核心参数和应用场景三方面解析差异,助您精准选型。
1、设计目标与物理结构差异
|
特性 |
ESD管 |
TVS管 |
|
防护对象 |
纳秒级静电放电(ESD) |
微秒级浪涌/电快速瞬变(EFT) |
|
响应时间 |
0.3~1ns |
1~5ns |
|
核心结构 |
多级PN结分布式触发 |
雪崩二极管单级结构 |
|
能量耐受 |
低能量(典型Ipp≤10A) |
高能量(Ipp可达1000A) |
关键区别:
ESD管针对短暂静电脉冲(如人体放电模型8kV),TVS管专注持续能量冲击(如雷击感应浪涌)。
2、核心参数对比与选型影响
|
参数 |
ESD管典型值 |
TVS管典型值 |
工程影响 |
|
结电容(Cj) |
0.05~0.5pF |
10~1000pF |
高速信号线需Cj<0.5pF |
|
钳位电压(Vc) |
±5%精度 |
±20%精度 |
精密IC要求Vc稳定(如MCU耐压5V) |
|
峰值脉冲电流(Ipp) |
1~10A |
10~1000A |
电源端口需Ipp>系统浪涌值 |
选型铁律:
信号线防护:优先ESD管(如USB3.0接口选ESD0524V015T,Cj=0.05pF)。
电源防护:必须TVS管(如12V输入选ESD24F501TRP,Ipp=200A)。
-
-
典型应用场景解析
▶ ESD管适用场景
高速数据接口:USB3.x、HDMI2.1、MIPI→优势:低电容(<0.5pF)避免信号衰减
高灵敏度节点:传感器模拟输入、RF天线→优势:低漏电流(<1nA)防止信号偏移
▶ TVS管适用场景
电源端口:AC/DC输入、电池充电接口→优势:高浪涌能力(Ipp>100A)
工业总线:RS485、CAN、以太网PHY→优势:双向保护耐受±30kV
-
-
常见设计误区与修正方案
误区1:TVS管用于高速信号线
问题:高结电容导致信号失真(例:USB3.0用TVS管,速率下降30%)。

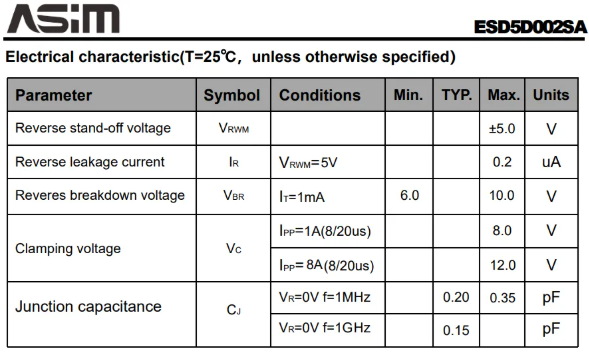

修正:换ESD管ESD5D002SA(Cj=0.35pF)
误区2:ESD管防护电源浪涌
问题:低Ipp值引发器件烧毁(例:12V电源用ESD管,8/20μs浪涌失效)。
修正:换TVS管SMCJ15A(Ipp=150A)
误区3:并联使用双重防护
问题:寄生参数叠加引发振荡。
原则:单端口只用一种防护器件!
-
-
选型决策树与前沿趋势
技术趋势:
集成化防护:ASIM的DSD器件融合ESD响应速度与TVS浪涌能力。
车规升级:AEC-Q101认证TVS耐受175℃高温。
